渊江源干燥污泥桨叶干燥机的选型-江苏渊江源干燥工程有限公司
发布时间：
2021-07-08
工艺参数:
1、物料：污泥
2、初水份：80%
3、终水份：30%
4、湿处理量：4000kg/8h
5、干品堆积比重：～1g/cm3
6、干燥温度：～170℃
7、进料温度：20℃
8、加热方式：饱和蒸汽
9、设备材质：物料接触部分SUS316L不锈钢，其余A3钢
10、安装：室内
11、电源：380V，50HZ，三相四线
12、环境：20℃，760mmHg，相对湿度: φ=80%
二、工艺计算：
1、湿处理量：500kg/h
2、水分蒸发量：358kg/h
3、干品产量：142kg/h
4、蒸发水分所需热量：213010kcal/h
5、物料升温所需热量：4544kcal/h
6、系统热损失（10%）：21756kcal/h
7、系统所需总热量：239310kcal/h
8、蒸汽耗量：～435kg/h
9、对数平均温差：84℃
10、设备装载系数：85%
11、设备传热系数：65-70kcal/m2·℃
12、干燥所需面积：51.6m2（实取52m2）
通过计算，需要KJG-52m2型空心桨叶干燥机，1台满足该产能。
三、设备概述：

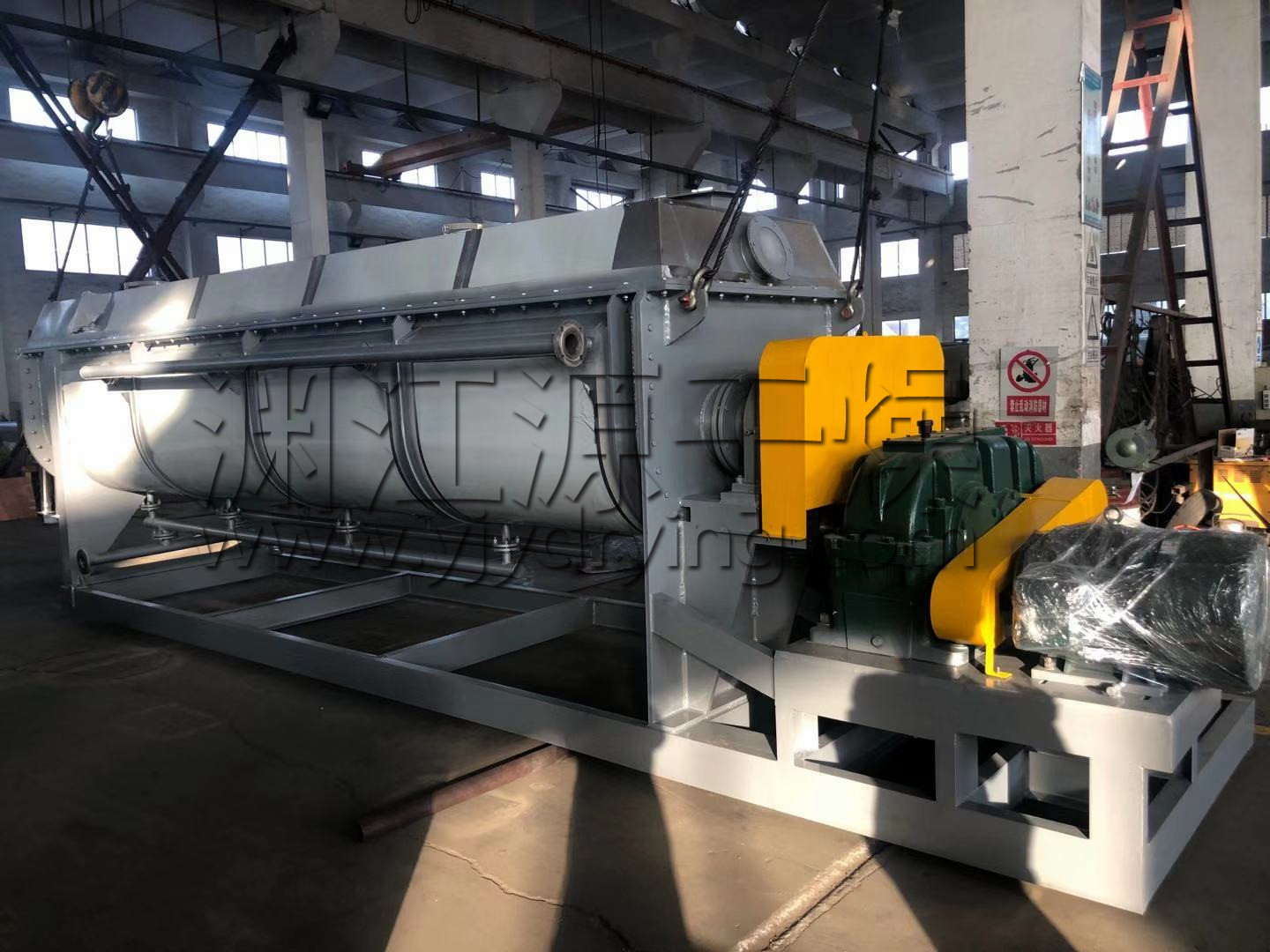

根据物料干燥要求拟选用：KJG-52m2型空心桨叶干燥机 1台
（一）工作原理：
空心轴上密集排列着楔型中空桨叶，热介质蒸汽经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。
在桨叶及夹套通入热介质加热的同时，出料口上部同时进行抽湿，这样大大增加了设备的干燥强度。蒸发出来的水份由抽湿风机带出干燥机。
（二）设备特性：
1、桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。
2、桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。
3、处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。
4、环境污染小：携带空气量很少，粉尘物料夹带很少。
5、操作费用低。
1、物料：污泥
2、初水份：80%
3、终水份：30%
4、湿处理量：4000kg/8h
5、干品堆积比重：～1g/cm3
6、干燥温度：～170℃
7、进料温度：20℃
8、加热方式：饱和蒸汽
9、设备材质：物料接触部分SUS316L不锈钢，其余A3钢
10、安装：室内
11、电源：380V，50HZ，三相四线
12、环境：20℃，760mmHg，相对湿度: φ=80%
二、工艺计算：
1、湿处理量：500kg/h
2、水分蒸发量：358kg/h
3、干品产量：142kg/h
4、蒸发水分所需热量：213010kcal/h
5、物料升温所需热量：4544kcal/h
6、系统热损失（10%）：21756kcal/h
7、系统所需总热量：239310kcal/h
8、蒸汽耗量：～435kg/h
9、对数平均温差：84℃
10、设备装载系数：85%
11、设备传热系数：65-70kcal/m2·℃
12、干燥所需面积：51.6m2（实取52m2）
通过计算，需要KJG-52m2型空心桨叶干燥机，1台满足该产能。
三、设备概述：
根据物料干燥要求拟选用：KJG-52m2型空心桨叶干燥机 1台
（一）工作原理：
空心轴上密集排列着楔型中空桨叶，热介质蒸汽经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。
在桨叶及夹套通入热介质加热的同时，出料口上部同时进行抽湿，这样大大增加了设备的干燥强度。蒸发出来的水份由抽湿风机带出干燥机。
（二）设备特性：
1、桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。
2、桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。
3、处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。
4、环境污染小：携带空气量很少，粉尘物料夹带很少。
5、操作费用低。
6、操作稳定：由于楔型桨叶特殊的压缩－膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很小，从而保证了工艺的稳定性。
